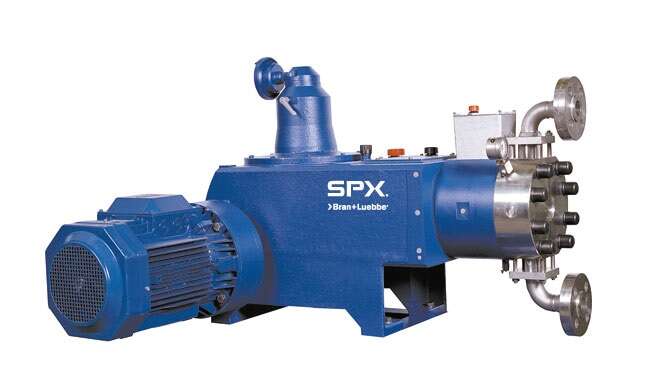

NOVADOS H6 计量泵

Product Type(s) : Diaphragm Pumps
Description :

NOVADOS 系列中几乎所有设备规格均可组合用于流程和计量泵，以实现所需的流速和压力参数。
WHERE TO BUY

FEATURES

NOVADOS 系列包括无泄漏隔膜泵和柱塞泵。 NOVADOS 系列中几乎所有设备规格均可组合，以实现所需的流速和压力参数。

液接零部件的结构材料

  • 不锈钢 1.4571 或 1.4462 壳体
  • PTFE 或不锈钢 1.4310 隔膜
  • 不锈钢或陶瓷柱塞
  • 选项：超级双相钢、哈氏合金、钛及其他等材料


泵齿轮设计

  • 具有不同减速比的蜗轮
  • 飞溅润滑
  • 通过偏心（Z 形）曲柄进行冲程长度调节


流速控制

  • 手动、电动、气动或速度变化


传动装置

  • 定速或变速电机
  • 如有需要，可提供其他传动装置


安装和工作条件*

  • 防爆区域：最高 Zone 1 IIC T4（根据要求提供 Zone 22）
  • 环境温度范围：-40 °C 至 +55 °C（可根据要求提供特殊解决方案）
  • 流体温度范围：-40 °C 至 +150 °C（可根据要求提供特殊解决方案）


*这些是极限值，请通过查询说明实际条件。

优点

  • 密封泵设计
  • 适应各种生产过程的最佳流量
  • 每个泵的冲程长度可变，因此可对每个泵部件进行独立的流速调节
  • 变速驱动允许维护时的流速变化
  • 自动化能够实现更高的生产效率
  • 现有装置可通过额外的泵或自动控制进行更改或扩展

DIMENSIONS & SPECIFICATIONS

泵头类型隔膜柱塞

喷嘴尺寸

排量主体材料 壳体材料

PTFE
不锈钢/塑料

不锈钢
不锈钢

陶瓷或不锈钢
不锈钢或塑料

流速，191 min-1

最大工作压力：

l/h

GPM

bar 1)

PSI

bar 1)

PSI

bar 1)

PSI

0...423

1.861

-

-

500

7,252

-

-

15

0... 553

2.433

400

5,802

-

-

-

-

15

0... 864

3.802

250

3,626

-

-

-

-

25

0... 1093

4.809

200

2,901

-

-

-

-

25

0... 1350

5.94

160

2,321

-

-

-

-

25

0... 1693

7.449

125

1,813

-

-

-

-

25

0... 2143

9.429

100

1,450

-

-

-

-

40

0... 2646

11.642

80

1,160

-

-

-

-

40

0... 3456

15.206

63

914

-

-

-

-

40

0... 5390

23.716

40

580

-

-

-

-

40

0... 8438

37.127

25

363

-

-

-

-

50
