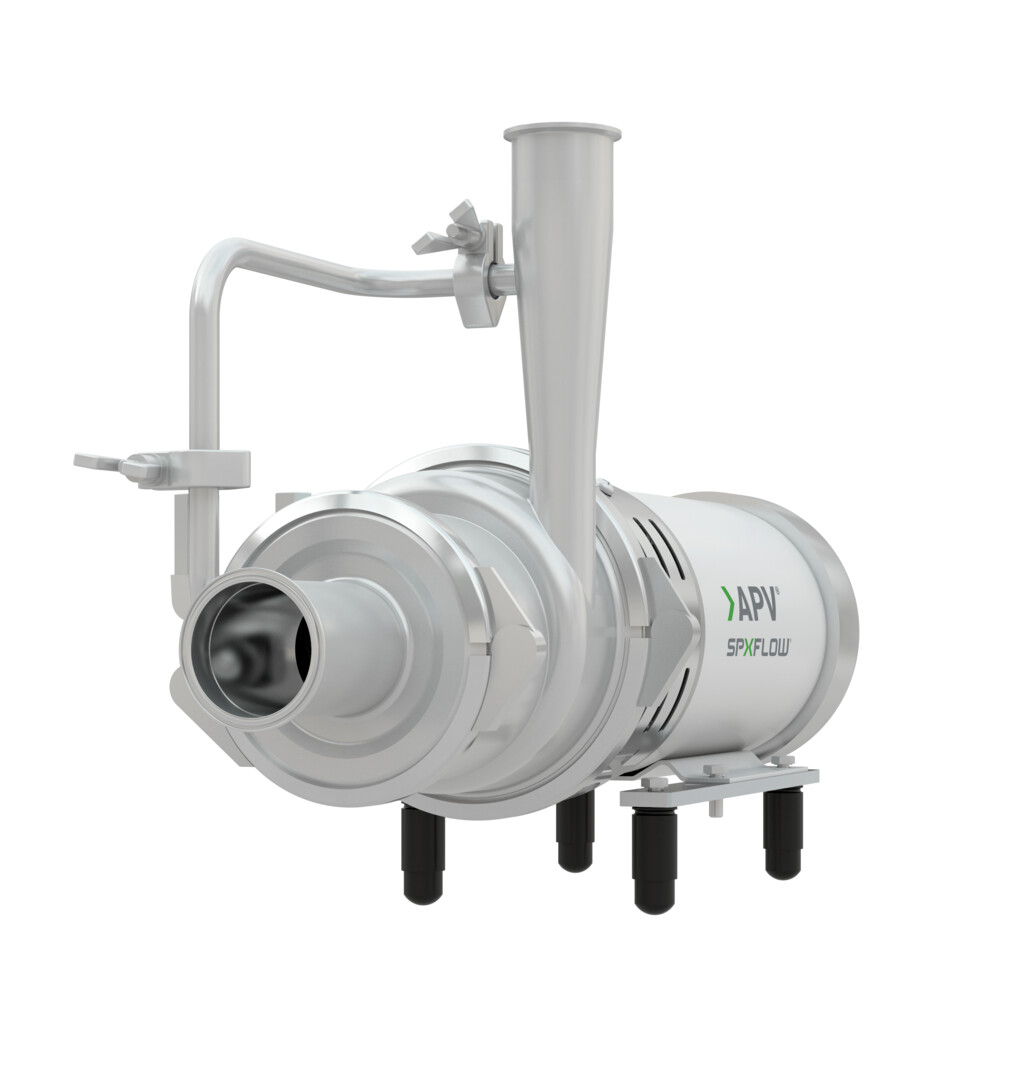

Ws+ 系列 (NEMA) - 自吸式离心泵
Ws+ 采用独特的设计，将大多数液环泵的功能与 W+ 离心系列的效率相结合。 因此，现在客户可以以更低的功耗、更低的噪音和更低的成本应对夹带空气和提升要求。
FEATURES
降低噪音水平，并因自吸功能的惊人发展而获益。
自吸式 Ws+ 用于处理原位清洁 (CIP) 回流和其他带空气和泡沫的流体。 独特设计使用可根据特定负载进行微调的高效叶轮，降低了传统液环泵的能耗和噪音。 Ws+ 采用内置偏心空气螺杆来形成其自吸功能所需的液环。
- 因为泵内液体流量得到改善，比其他液环效率提高 20-90%。
- 通过匹配叶轮尺寸与负载来优化性能。
- 低噪音： 由于采用液压设计，Ws+ 的噪音水平明显低于传统液环泵。
- 3-A（可选）和 EHEDG 认证。
- 可与 W+ 零部件互换。 通过共享通用零件减少库存。
- 不易损坏。 微小物体通过泵时损伤极小。
该泵经过 EHEDG（欧洲卫生设备设计组织）认证，可作为卫生级泵使用，并且通过了美国 3-A 标准（可选）的认证。 因此，该泵可用作 CIP 以及一流的卫生级产品泵。
Ws+ 系列包括 3 种泵尺寸。
- Ws+ 20/15
- Ws+ 30/30
- Ws+ 44/50

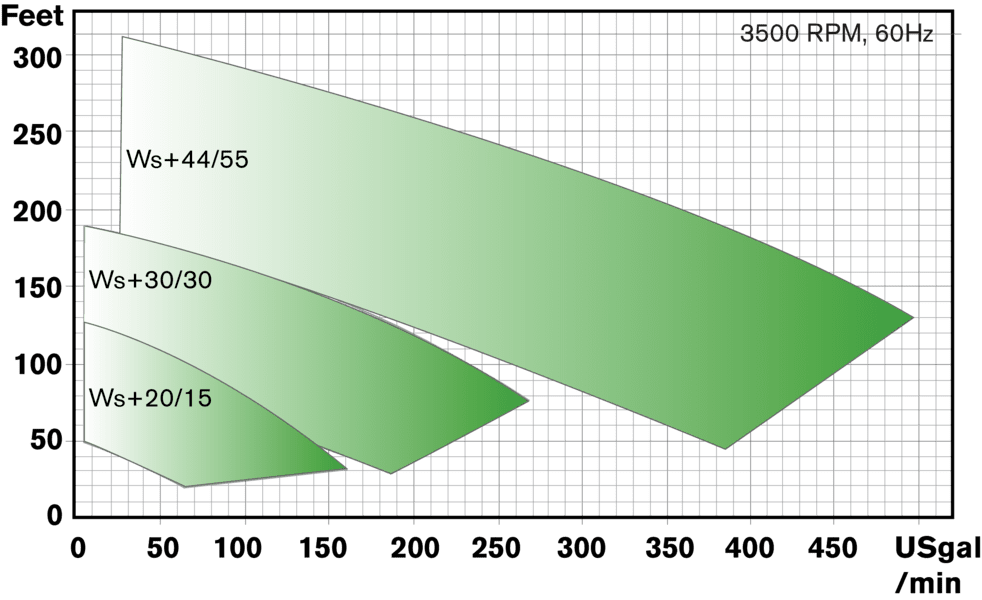

Ws+ 在 50 Hz 下的最大工作压力为 94 psi (6.5 bar)，流量为396 GPM (90 m3/h)，而配备 60 Hz 电机的泵的值为 138 psi (9.5 bar) 和 484 GPM (110 m3/h)。
独特的设计
Ws+ 采用独特的偏心螺杆与再循环回路，可生成处理夹带空气产品以及生成真空所需的液环。 该设计允许使用标准的离心部件，使泵与特定的负载点相匹配，从而产生此前液环无法达到的效率。 叶轮可以微调，以进一步降低功率要求。 因此效率更高、能耗更低、组件更简单、噪音更小。
突出特性：
- 流体再循环回路
- 叶轮
- 偏心螺杆
APV Ws+ 采用独特的设计，将大多数液环泵的功能与 W+ 离心系列的效率相结合。 因此，现在客户可以以更低的功耗、
更低的噪音和更低的成本应对夹带空气和提升要求。
Ws+ 采用独特的空气螺杆，在偏心布置的自吸液腔中旋转，并采用再循环回路生成处理夹带空气产品以及在吸入管中产生真空所需的液环。 该设计允许使用标准的离心泵部件，使泵配置与特定的负载点相匹配，从而产生此前液环无法达到的效率。 叶轮可以微调，以进一步降低功耗。
因此：
- 效率更高
- 功耗降低
- 部件更简单
- 噪音更小
突出特性：
- 空气螺杆
- 液环
在偏心液环排列的腔室中旋转的空气螺杆形成液环
DIMENSIONS & SPECIFICATIONS
型号 20/15
| 设备宽度高度 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 框架 | F1 in (mm) | F2 in (mm) | F3 in (mm) | D in (mm) | A in (mm) | E in (mm) | L in (mm) | C in (mm) | B in (mm) | ZZ in (mm) | OL in (mm) | Z in (mm) | X in (mm) | Y in (mm) |
| 145TC | 3.75 (93.5) |
5.00 (127) |
10.25 (260.4) |
3.50 (88.9) |
5.50 (139.7) |
7.00 (177.8) |
9.46 (240) |
0.315 (8) |
5.98 (152) |
2.5 (63.5) |
2.0 (51.6) |
2.60 (66) |
8.47 (215) |
4.48 (190) |
| 182TC | 4.37 (111) |
4.50 (114.3) |
11.37 (288.8) |
4.50 (114.3) |
7.50 (190.5) |
8.00 (203.2) |
9.87 (250) |
7.01 (178) |
||||||
| 184TC | 5.50 (139.7) |
|||||||||||||
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的斯必克流体代表。
型号 30/30
| 设备宽度高度 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 框架 | F1 in (mm) | F2 in (mm) | F3 in (mm) | D in (mm) | A in (mm) | E in (mm) | L in (mm) | C in (mm) | B in (mm) | ZZ in (mm) | OL in (mm) | Z in (mm) | X in (mm) | Y in (mm) |
| 184TC | 4.37 (111) |
5.50 (139.7) |
11.37 (288.8) |
4.50 (114.3) |
7.50 (190.5) |
8.00 (203.2) |
12.12 (308) |
0.39 (10) |
6.14 (156) |
2.5 (63.5) |
2.0 (51.6) |
3.27 (83) |
9.06 (230) |
7.60 (193) |
| 213TC | 5.38 (136.7) |
13.88 (352.6) |
5.25 (133.4) |
8.50 (215.9) |
8.75 (222.3) |
11.86 (301) |
||||||||
| 215TC | 7.00 (177.8) |
6.25 (158.8) |
||||||||||||
| 254TC | 6.50 (165.1) |
8.25 (209.6) |
18.00 (457.2) |
10.00 (254) |
9.75 (267.7) |
12.12 (308) |
6.77 (172) |
|||||||
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的斯必克流体代表。
型号 44/50
| 设备宽度高度 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 框架 | F1 in (mm) | F2 in (mm) | F3 in (mm) | D in (mm) | A in (mm) | E in (mm) | L in (mm) | C in (mm) | B in (mm) | ZZ in (mm) | OL in (mm) | Z in (mm) | X in (mm) | Y in (mm) |
| 145TC | 3.75 (93.5) |
5.00 (127) |
10.25 (260.4) |
3.50 (88.9) |
5.50 (139.7) |
7.00 (177.8) |
9.46 (240) |
0.315 (8) |
5.98 (152) |
2.5 (63.5) |
2.0 (51.6) |
2.60 (66) |
8.47 (215) |
4.48 (190) |
| 182TC | 4.37 (111) |
4.50 (114.3) |
11.37 (288.8) |
4.50 (114.3) |
7.50 (190.5) |
8.00 (203.2) |
9.87 (250) |
7.01 (178) |
||||||
| 184TC | 5.50 (139.7) |
|||||||||||||
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的斯必克流体代表。
