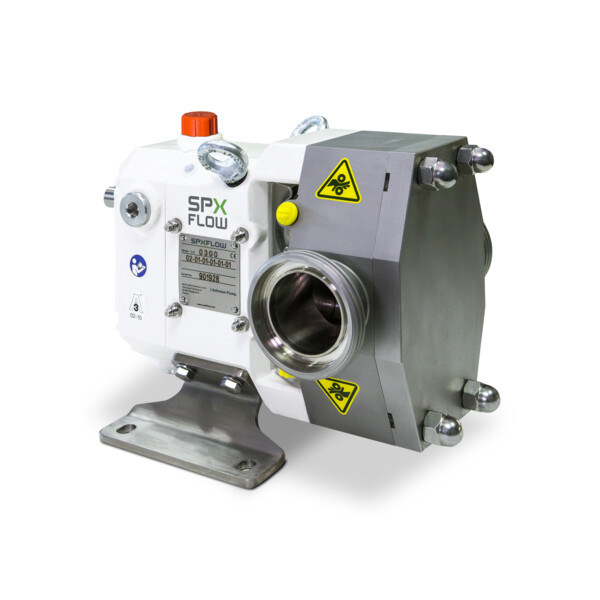

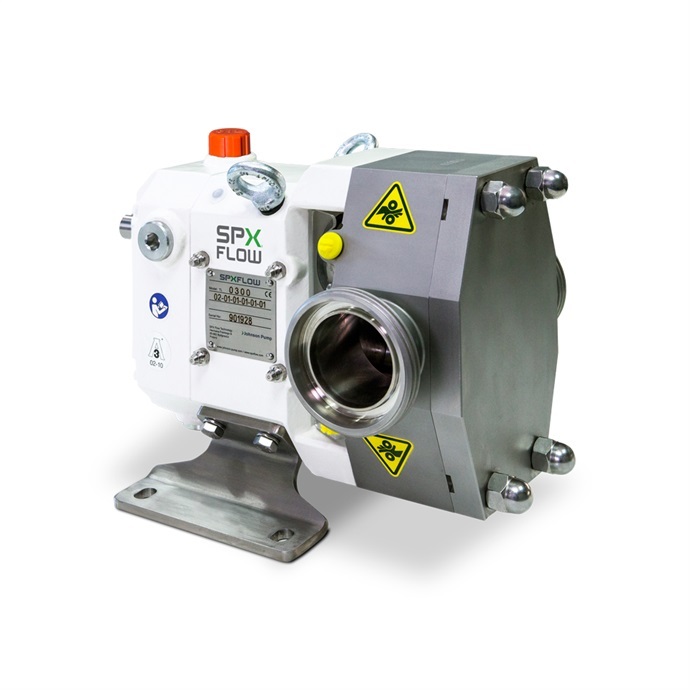

TopLobe Plus - 凸轮转子泵
FEATURES
产品特性
- 平稳地输送物料
- 更好地输送剪切敏感性物料
- 双端面机械密封具有干转能力
- 运用于低、高粘度物料输送
- 维护简便
- 卫生级设计
- 低噪音
- 适用于CIP在线清洗
- 泵体可自排净
- 独特的转子设计
- 结构坚固
- 多种安装方式
- 标准采用单端面机械密封 也可选用双端面机械密封
- 轴承在整个运转速度、温度和压力范围内能保证充分润滑
- ATEX 认证
- CE 认证
安装特性
- 可双向旋转
- 易于维修和维护
- 水平或垂直安装
- 拆装简便
- 泵体和泵盖采用316L不锈钢
- 齿轮箱四种安装型式
产品优点
- 配置有双端面机械密封带冲洗系统的泵可适用于干转运行
- 剪切力小，对产品无损伤
- 转子运转过程中不接触
- 大的物料输送腔室确保可以输送大的软颗粒
- 独特的齿轮箱设计确保润滑油不会污染产品
- 泵效率高，易于清洗、维护
限量发售。 请联系销售部门，了解您所在地区的产品供应情况。
DIMENSIONS & SPECIFICATIONS
尺寸（公制）
尺寸（公制）

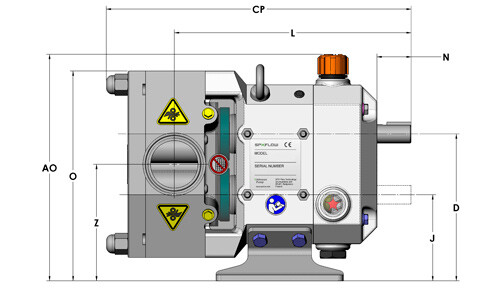

TLP - 侧视图

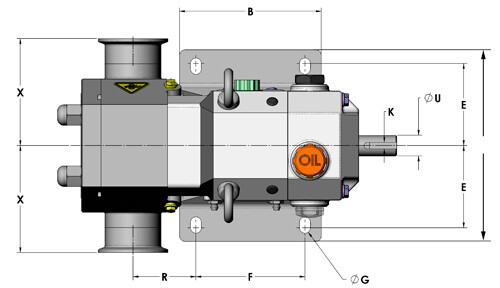

TLP - 俯视图
| 型号 | A (mm) |
AO (mm) |
B (mm) |
CP (mm) |
D |
E (mm) |
F (mm) |
G (mm) |
|---|---|---|---|---|---|---|---|---|
| TLP 0040 | 175,5 | 230,5 | 130,0 | 281,4 | 149,6 | 72,8 | 100,0 | 10 |
| TLP 0100 | 175,5 | 230,5 | 130,0 | 286,8 | 149,6 | 72,8 | 100,0 | 10 |
| TLP 0140 | 175,5 | 230,5 | 130,0 | 298,7 | 149,6 | 72,8 | 100,0 | 10 |
| TLP 0230 | 175,5 | 230,5 | 130,0 | 299,1 | 149,6 | 72,8 | 100,0 | 10 |
| TLP 0300 | 175,5 | 230,5 | 130,0 | 311,1 | 149,6 | 72, | 100,0 | 10 |
| TLP 0670 | 239,1 | 310,6 | 160,0 | 396,4 | 205,9 | 99,5 | 120,0 | 13 |
| TLP 0940 | 239,1 | 310,6 | 160,0 | 423,9 | 205,9 | 99,5 | 120,0 | 13 |
| TLP 2290 | 301,1 | 384,6 | 250,0 | 553,6 | 263,7 | 130,5 | 210,0 | 13 |
| 型号 | J (mm) |
K (mm) |
L (mm) |
N (mm) |
O (mm) |
R (mm) |
U (mm) |
X (mm) |
Z (mm) |
|---|---|---|---|---|---|---|---|---|---|
| TLP 0040 | 87.6 | 6X6 | 227,6 | 34.7 | 231,6 | 43,5 | 19 | 98,0 | 118,6 |
| TLP 0100 | 87,6 | 6X6 | 229,0 | 34,7 | 231,6 | 44,9 | 19 | 98,0 | 118,6 |
| TLP 0140 | 87,6 | 6X6 | 235,8 | 34,7 | 231,6 | 51,7 | 19 | 98,0 | 118,6 |
| TLP 0230 | 87,6 | 6X6 | 235,9 | 34,7 | 231,6 | 51,8 | 19 | 98,0 | 118,6 |
| TLP 0300 | 87,6 | 6X6 | 241.8 | 34,7 | 231,6 | 57,7 | 19 | 98,0 | 118,6 |
| TLP 0670 | 112,9 | 10X8 | 321,0 | 57,6 | 292,9 | 75,5 | 38 | 124,0 | 159,4 |
| TLP 0940 | 112,9 | 10x8 | 332,6 | 57,6 | 292,9 | 87,1 | 38 | 134,0 | 159,4 |
| TLP 2290 | 138,7 | 16x10 | 437,0 | 85,6 | 368,2 | 81,5 | 55 | 159,0 | 201,2 |
