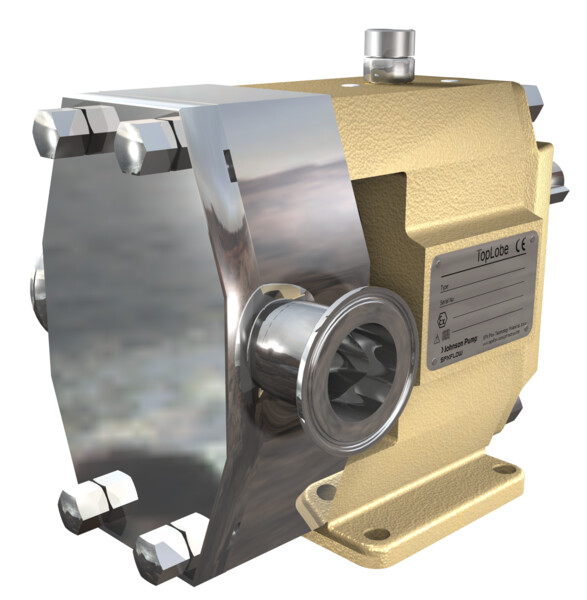

TopLobe - 凸轮转子泵
Product Type(s) : Positive Displacement Pumps
Description :
WHERE TO BUY
三翼凸轮转子泵,设计用于处理当前工业行业中的大多数应用。
FEATURES
TopLobe 系列提供 12 种不同尺寸型号。 密封可配置单端面机械密封、双端面机械密封以及唇形密封。 多种底角可实现立式安装或卧式安装。 端盖可配置加热/冷却系统。 内置安全泄压阀(可选)。 接口尺寸从 20 mm 到 150 mm。
优点
- 简单、洁净、坚固的结构 - 卫生、最大限度降低残留风险,可通过 CIP、SIP 或手动清洁,缩短停机时间
- 易于维护 - 易于检修和维护,齿轮箱结构简单
- 处理剪切敏感性介质 - 传统的三翼凸轮设计提供轻柔、低脉冲和处理颗粒的能力
- 多种密封 - 可与其他密封型式互换,减少停机时间
- 无需垫片的油润滑齿轮箱 - 易于检修,使用寿命更长
- ATEX 认证
- CE 认证
DIMENSIONS & SPECIFICATIONS
卧式/立式安装尺寸
型号 | CB (mm) |
CC (mm) |
CD (mm) |
DA (mm) |
DB (mm) |
DC (mm) |
DD (mm) |
DE (mm) |
---|---|---|---|---|---|---|---|---|
TL 1/0039 | 177 | 71.0 | 115.0 | 181 | 118 | 68 | 25 | 172.0 |
TL 1/0100 | 177 | 71.0 | 115.0 | 181 | 118 | 68 | 25 | 172.0 |
TL 1/0139 | 177 | 71.0 | 115.0 | 181 | 118 | 68 | 25 | 172.0 |
TL 2/0074 | 210 | 78.0 | 140.0 | 216 | 140 | 78 | 31 | 204.0 |
TL 2/0234 | 210 | 78.0 | 140.0 | 216 | 140 | 78 | 31 | 204.0 |
TL 2/0301 | 210 | 78.0 | 140.0 | 216 | 140 | 78 | 31 | 204.0 |
TL 3/0234 | 280 | 118.5 | 188.5 | 285 | 200 | 107 | 46.5 | 287.0 |
TL 3/0677 | 280 | 118.5 | 188.5 | 285 | 200 | 107 | 46.5 | 287.0 |
TL3/0953 | 280 | 118.5 | 188.5 | 285 | 200 | 107 | 46.5 | 287.0 |
TL 4/0535 | 467 | 139.5 | 235.8 | 423 | 250 | 125 | 62.5 | 354.5 |
TL 4/2316 | 418 | 139.5 | 235.8 | 423 | 250 | 125 | 62.5 | 354.5 |
TL 4/3497 | 416 | 139.5 | 235.8 | 423 | 250 | 125 | 62.5 | 354.5 |
型号 | DF (mm) |
EA (mm) |
EB (mm) |
EC (mm) |
ED (mm) |
SP (mm) |
TB (mm) |
VB (mm) |
---|---|---|---|---|---|---|---|---|
TL 1/0039 | 195.0 | 40 | 6 | 21.5 | 19 | 45.8 | 261 | 100 |
TL 1/0100 | 195.0 | 40 | 6 | 21.5 | 19 | 42.3 | 261 | 100 |
TL 1/0139 | 195.0 | 40 | 6 | 21.5 | 19 | 48.8 | 273 | 100 |
TL 2/0074 | 227.0 | 50 | 8 | 27.0 | 24 | 55.8 | 313 | 110 |
TL 2/0234 | 227.0 | 50 | 8 | 27.0 | 24 | 49.9 | 313 | 110 |
TL 2/0301 | 227.0 | 50 | 8 | 27.0 | 24 | 55.9 | 325 | 110 |
TL 3/0234 | 310.0 | 80 | 10 | 41.0 | 38 | 67.8 | 401 | 170 |
TL 3/0677 | 310.0 | 80 | 10 | 41.0 | 38 | 61.8 | 401 | 170 |
TL3/0953 | 310.0 | 80 | 10 | 41.0 | 38 | 73.4 | 423 | 170 |
TL 4/0535 | 377.5 | 110 | 16 | 59.0 | 55 | 121.2 | 608 | 230 |
TL 4/2316 | 377.5 | 110 | 16 | 59.0 | 55 | 96.4 | 608 | 230 |
TL 4/3497 | 377.5 | 110 | 16 | 59.0 | 55 | 122.4 | 660 | 230 |
型号 | VC (mm) |
VD (mm) |
VE (mm) |
VF (mm) |
VG (mm) |
VH (mm) |
ZC (mm) |
ZE (mm) |
---|---|---|---|---|---|---|---|---|
TL 1/0039 | 122 | 11 | 83 | 11 | 61 | 105 | 216 | 93.0 |
TL 1/0100 | 122 | 11 | 83 | 11 | 61 | 105 | 212 | 93.0 |
TL 1/0139 | 122 | 11 | 83 | 11 | 61 | 105 | 219 | 93.0 |
TL 2/0074 | 132 | 11 | 98 | 11 | 66 | 120 | 261 | 109.0 |
TL 2/0234 | 132 | 11 | 98 | 11 | 66 | 120 | 255 | 109.0 |
TL 2/0301 | 132 | 11 | 98 | 11 | 66 | 120 | 261 | 109.0 |
TL 3/0234 | 198 | 13 | 130 | 16 | 99 | 158 | 339 | 153.5 |
TL 3/0677 | 198 | 13 | 130 | 16 | 99 | 158 | 333 | 153.5 |
TL3/0953 | 198 | 13 | 130 | 16 | 99 | 158 | 344 | 153.5 |
TL 4/0535 | 270 | 17 | 214 | 20 | 135 | 254 | 524 | 187.5 |
TL 4/2316 | 270 | 17 | 214 | 20 | 135 | 254 | 499 | 187.5 |
TL 4/3497 | 270 | 17 | 214 | 20 | 135 | 254 | 525 | 187.5 |
法兰连接 (ZB)
型号 | 1 - ZB (mm) |
2 - ZB (mm) |
---|---|---|
TL 1/0039 | 89 | 121 |
TL 1/0100 | 89 | 121 |
TL 1/0139 | 89 | 121 |
TL 2/0074 | 98 | 130 |
TL 2/0234 | 98 | 130 |
TL 2/0301 | 98 | 130 |
TL 3/0234 | 124 | 156 |
TL 3/0677 | 124 | 156 |
TL3/0953 | 134 | 166 |
TL 4/0535 | 159 | 191 |
TL 4/2316 | 159 | 189 |
TL 4/3497 | 159 | 189 |
1 = 所有螺纹连接(EN、S M S、DS、BS、ISO、气体螺纹、N PT 螺纹)和所有卡箍连接(ISO、SMS、DIN)
2 = 所有法兰 EN(PN16、PN25)和 ANSI(150# /300#)
