自清洗式澄清机

澄清

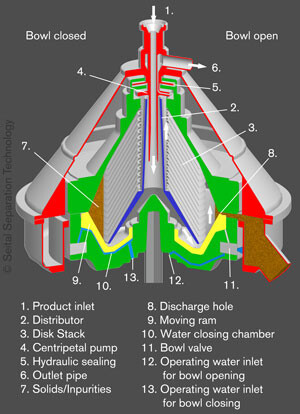

待处理的产品通过进料管 (1) 流入转鼓，然后流入分配器 (2)，之后进行加速，直到达到转鼓转速。 分配器 (2) 将产品输送到碟片组 (3)，在此处进行澄清。 然后，澄清后的液体在碟片组中上升并到达转鼓的上腔室。 此处的固定向心泵 (4) 在压力下将其输送到出口管道 (6)。 液压密封装置 (5) 会防止产品由于环境空气而氧化。

固体排渣

分离出的固体收集到转鼓的外围部分 (7)，并定期通过排出孔 (8) 排出。 排出的固体收集到一个与减震排渣罐相连的外环形腔中，在重力作用下从管道排出。

操作水腔室 (10) 中的水产生的压力使下滑枕 (9) 保持在关闭位置。 通过将水送入管道 (12)，转鼓阀门 (11) 允许操作水腔室 (10) 中的水流出；产品压力将下滑枕向下推，固体立即通过排放孔 (8) 排出。 通过停止输水管 (12) 并将关闭输水管 (13) 注入腔室开口 (10)，下滑枕将返回到关闭位置。
