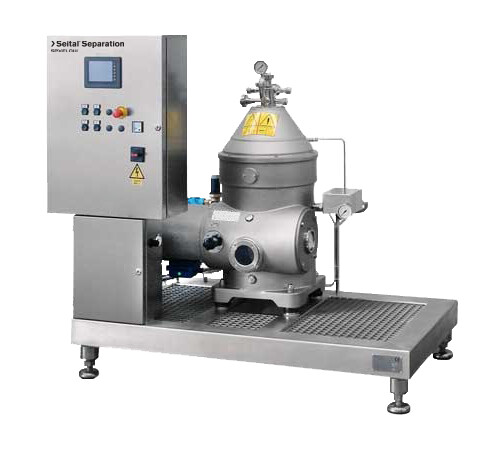

自清洗式分离机

分离

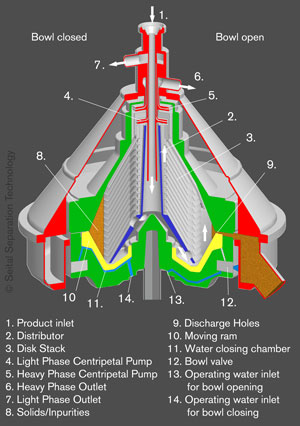

待处理的产品通过进料管 (1) 流入转鼓，然后流入分配器 (2)。 之后进行加速，直到达到转鼓转速。 随后，分配器 (2) 将产品输送到碟片组 (3)，在此处发生轻相和重相的分离。 澄清后的轻相流至转鼓中心，重相流至转鼓的外径。 两相在碟片组中上升并到达转鼓的两个上腔室，其中两个固定向心泵 (4-5) 在压力作用下将它们输送到出口管道 (6-7)。

固体排渣

分离出的固体收集到转鼓的外围部分 (8)，并定期通过排出孔 (9) 排出。 排出的固体收集到一个与减震排渣罐相连的外环形腔中，在重力作用下从管道排出。 操作水腔室 (11) 中的水产生的压力使下滑枕 (10) 保持在关闭位置。 通过将水送入管道 (13)，转鼓阀门 (12) 允许操作水腔室 (11) 中的水流出；产品压力将下滑枕向下推，固体立即通过排渣孔 (9) 排出。 通过停止打开输水 (13) 并将关闭输水 (14) 注入操作水腔室开口 (11)，下滑枕将返回到关闭位置。

自动控制

定期固体排放通过 PLC 自动进行，它会控制打开和关闭输水电磁阀以及操作水回路的电磁阀。 可选择各种自动、独立的工作循环，可以在分离和清洁程序期间执行部分和/或全部排渣。 通过设置 PLC，可以调节排放量、频率以及部分排渣和全部排渣之间的组合。 PLC 还可以执行以下功能：在启动阶段自动关闭转鼓；在完全排放期间停止输水；在排放之前和之后冲洗所有内表面；手动控制部分和全部排放；转鼓溢流（在 CIP 期间）；产品再循环。
