Universal 3 系列 - 容积泵

Product Type(s) : Positive Displacement Pumps

Description :

Universal 3 系列容积泵设计用于食品饮料、乳制品、制药、个人护理、化工和工业等行业。

Universal 3 系列包括标准不锈钢齿轮箱、多种密封选件以及与产品区域隔离的轴承。

Universal 3 系列泵有许多选项，包括无菌配置以及无菌接口和泵盖。

Capacity :

Pump Services

WHERE TO BUY

宣布 Universal 3 系列容积泵被 Plant Engineering 杂志评选为流体处理类 2018 年度产品获奖者之一 !

Universal 3 系列是斯必克流体 Waukesha 容积泵系列的最新成员。它采用前置式密封设计，产品区内无轴承。工作压力高达 500 psi (34.5 bar)，标配 316L 不锈钢泵体和泵盖，是适用于食品和饮料行业最具挑战性应用的极具吸引力的卫生级泵选择。在威斯康星Delavan组装和测试中，采用“Waukesha 88”非抱死转子和标准 304 不锈钢齿轮箱，提供了理想的流体输送解决方案，能够承受日常加工环境的严酷考验。

长寿命特性

高达 500 psi (34.5 bar) 的压力
泵额定温度为 300°F (149°C)，标配
专用转子螺母专为延长使用寿命而设计，而不会发生松脱
产品区内无轴承
新轴更短，具有更大直径的 17-4 PH 轴：
- 降低悬臂负载，改善轴对中，减少密封和轴承磨损，从而延长密封寿命。
- 改善轴的强度和刚度，有助于消除振动
重载型不锈钢轴承架（标配）
双锥形滚子轴承
润滑脂润滑轴承，可在整个速度、温度和压力范围内为所有轴承提供主动润滑
泵体固定螺钉，用于在检查期间保持机械密封接触
延长外密封使用寿命。波形弹簧代替单独O 形圈，以机械方式加载密封件
独特的机械密封设计采用 2 销式固定密封，特殊设计轴用于旋转密封
泵的Life™ 生命周期计划
1. 购买新的 U3 泵
2. 使用正品斯必克流体零部件进行维护
3. 以再制造价格以旧泵换新泵

Theory of Operation

经过时间检验的 Waukesha Cherry-Burrell 转子泵；外圆周活塞工作原理

在 Waukesha Cherry-Burrell 设计中，弧形“活塞”（转子翼）在泵体中机加工的环形缸体内移动；由此产生的长密封路径可减少回流并产生平滑的产品流，而不会产生破坏性脉冲或压力峰值，并且没有阀门或复杂的零部件。

用于低粘度流体

由 Waukesha“88”合金制成的转子可在与 316L 不锈钢流体头之间保持紧密间隙的情况下运行，如果意外压力波动导致接触，则不会抱死或停滞。紧密间隙结合转子几何形状，在泵入口和出口之间形成了长距离密封路径，因此实现了低回流运行。因此，您将实现：高效率、良好的自吸能力、计量能力和良好的流量控制。

用于高粘度流体

转子的大流体腔加上易进入的大的防汽接口，可高效泵送高粘度流体、浆状物甚至含有大块或大颗粒的液体。

用于非润滑和研磨性流体

Waukesha Cherry-Burrell 设计在泵送流体中没有轴承，无滑动或滚动接触，转子之间无接触。即使在恶劣的工作条件下，也能实现出色的使用寿命。

关键应用

食品饮料

汤、炖菜、番茄酱
蔬菜、调料
巧克力、脂肪和油糊
奶油馅料
啤酒、麦芽汁
软饮料/水果饮料

乳制品

奶油、牛奶
奶酪凝乳和乳清
农家干酪酸奶

药品/化妆品

药膏
洗手液
糖浆、提取物、浆状物
面霜和乳液
发胶和发液
染色剂和酒类

化工/工业

溶剂、油漆
燃料
树脂、聚合物和污泥
油和润滑剂
肥皂

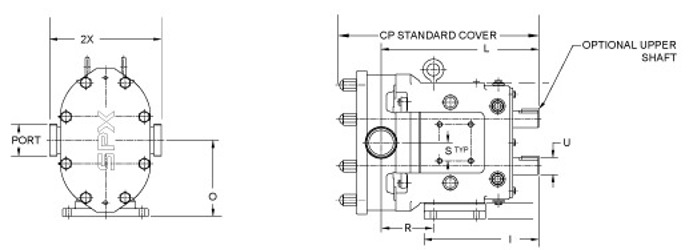

Dimensions
Specifications

006-U3 型号

0-1000 RPM 速度范围。 1" (25 mm) 入口/出口和 1.5" (38 mm) 可选入口/出口；适用于 300 PSI (20.7 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	12.42	7.61	10.04	4.21	1.00	0.88	6.97	3.23	2.79	0.40
MM	315	193	255	107	---	22	177	82	71	11

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 60 磅（27 千克）。

015-U3 型号

0-800 RPM 速度范围。 1.5" (38 mm) 入口/出口；适用于 250 PSI (17.2 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	12.69	7.61	10.04	4.21	1.50	0.88	6.97	3.23	2.79	0.40
MM	322	193	255	107	---	22	177	82	71	11

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 62 磅（28 千克）。

018-U3 型号

0-700 RPM 速度范围。 1.5" (38 mm) 入口/出口和 2.0" (64 mm) 可选入口/出口；适用于 200 PSI (13.8 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	13.35	7.61	10.28	4.21	1.50	0.88	7.09	3.47	3.02	0.50
MM	339	193	261	107	---	22	180	88	77	11.1

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 65 磅（29 千克）。

030-U3 型号

0-600 RPM 速度范围。 1.5" (38 mm) 入口/出口和 2.0" (64 mm) 可选入口/出口；适用于 250 PSI (17.2 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	15.16	8.80	12.05	5.21	1.50	1.25	8.50	4.26	3.84	0.40
MM	385	224	306	132	---	32	216	108	98	10.2

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 114 磅（52 千克）。

040-U3 型号

0-600 RPM 速度范围。 2.0" (51 mm) 入口/出口；适用于 150 PSI (10.5 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	15.54	8.80	12.21	5.21	2.00	1.25	8.64	4.43	4.00	0.40
MM	395	224	310	132	---	32	219	113	102	10.5

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 117 磅（53 千克）。

045-U3 型号

0-600 RPM 速度范围。 2.0" (51 mm) 入口/出口；适用于 450 PSI (31.0 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	19.11	11.00	14.84	7.31	2.00	1.63	10.75	4.72	4.73	相同
MM	485	279	377	186	---	41	273	120	120	相同

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 284 磅（129 千克）。

060-U3 型号

0-600 RPM 速度范围。 2.5" (64 mm) 入口/出口和 3.0" (76 mm) 可选入口/出口；适用于 300 PSI (20.7 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	19.66	11.00	15.13	7.31	2.50	1.63	10.75	5.01	5.01	相同
MM	499	279	384	186	---	41	273	127	127	相同

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 290 磅（132 千克）。

130-U3 型号

0-600 RPM 速度范围。 3.0" (76 mm) 入口/出口；适用于 200 PSI (13.8 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	20.68	11.00	15.76	7.31	3.00	1.63	10.75	5.64	5.65	相同
MM	525	279	400	186	---	41	273	143	144	相同

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 310 磅（141 千克）。

180-U3 型号

0-600 RPM 速度范围。 3.0" (76 mm) 入口/出口；适用于 450 PSI (31.0 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	23.48	14.80	19.03	9.38	3.00	2.00	13.06	4.21	4.20	相同
MM	596	376	483	238	---	51	332	107	107	相同

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 498 磅（226 千克）。

210-U3 型号

0-600 RPM 速度范围。 4.0" (102 mm) 入口/出口；适用于 500 PSI (34.5 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	27.07	17.72	21.85	10.38	4.00	2.38	14.73	5.64	4.70	0.90
MM	688	450	555	264	---	60	374	143	119	24.3

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 510 磅（231 千克）。

220-U3 型号

0-600 RPM 速度范围。 4.0" (102 mm) 入口/出口；适用于 300 PSI (20.7 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	24.22	14.80	18.49	9.38	4.00	2.00	13.25	4.45	4.44	相同
MM	615	376	470	238	---	51	337	113	113	相同

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 748 磅（339 千克）。

320-U3 型号

0-600 RPM 速度范围。 6.0" (152 mm) 入口/出口；适用于 300 PSI (20.7 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。

								R*
	CP	I	L	O	泵j接口尺寸	U +.000-.001	2X	U3	U1/U2	差异（U3 和 U1/U2 之间） “R”尺寸
IN	27.66	17.72	22.34	10.38	6.00 150# FLG	2.38	16.00	6.02	5.09	0.90
MM	703	450	567	264	---	60	406	153	129	23.9

* 所示“R”尺寸适用于从 U1/U2 泵转换为 U3 泵的客户。 U1/U2/U3 之间的所有其他尺寸均相同。

注意：尺寸“2X”适用于Bevel Seat、“S”卡箍，“Q”卡箍、15I 和 14I 接头（320-U3 除外）

注意：尺寸仅供参考。如果需要更详细的尺寸，请联系您的斯必克流体代表。

不带电机或底座的大约运输重量 817 磅（371 千克）。

型号	每转排量	额定流量最大	入口/ 出口	可选入口/ 出口	压力范围最高至*	最大转速	大约运输重量	温度范围
006-U3	0.0082 加仑（0.031 升）	8 GPM (1.8 m3/hr.)	1.0 in	1.5 in	300 PSI (20.7 bar)	1000	56lb (25kg)	标准间隙转子： -40°F (-40°C) 至 300° (149°C)
015-U3	0.0142 加仑（0.054 升）	11 GPM (2.5 m3/hr.)	1.5 in	---	250 PSI (17.2 bar)	800	56lb (25kg)
018-U3	0.029 加仑（0.110 升）	20 GPM (4.5 m3/hr.)	1.5 in	2.0 in	200 PSI (13.8 bar)	700	65lb (30kg)
030-U3	0.060 加仑（0.227 升）	36 GPM (8.2 m3/hr.)	1.5 in	2.0 in	250 PSI (17.2 bar)	600	130lb (59kg)
040-U3	0.076 加仑（0.288 升）	46 GPM (10.4m3/hr.)	2.0 in	---	150 PSI (10.5 bar)	600	140lb (64kg)
045-U3	0.098 加仑（0.371 升）	58 GPM (13.2 m3/hr.)	2.0 in	---	450 PSI (31.0 bar)	600	295lb (134kg)
060-U3	0.153 加仑（0.579 升）	90 GPM (20.4 m3/hr.)	2.5 in	3.0 in	300 PSI (20.7 bar)	600	285lb (129kg)
130-U3	0.253 加仑（0.958 升）	150 GPM (34.1 m3/hr.)	3.0 in	---	200 PSI (13.8 bar)	600	305lb (138kg)
180-U3	0.380 加仑（1.438 升）	230 GPM (52.2 m3/hr.)	3.0 in	---	450 PSI (31.0 bar)	600	520lb (236kg)
210-U3	0.502 加仑（1.900 升）	300 GPM (68.1 m3/hr.)	4.0 in	---	500 PSI (34.5 bar)	600	915lb (415kg)
220-U3	0.521 加仑（1.972 升）	310 GPM (70.4 m3/hr.)	4.0 in	---	300 PSI (20.7 bar)	600	590lb (268kg)
320-U3	0.752 加仑（2.847 升）	450 GPM (102 m3/hr.)	6.0 in	---	300 PSI (20.7 bar)	600	895lb (406kg)

*请联系应用工程部门，了解更高压力或更高温度的应用。

Options
Performance

接口

标配：多种卫生级卡箍连接，包括 S-Line、I-Line 和 Q-Line

提供Bevel Seat
可选欧洲类型；DIN，SMS，RJT
型号 006 至 220 规格上可选 NPT 公头和 150 磅法兰
型号 320 上标配 150 磅法兰
可选无菌接口

转子

标配：双翼 - 标准；适用于大多数应用。

转子间隙

标配：最高 300°F (149°C)

可选低粘度间隙转子，用于高达 200°F (93°C) 的应用
有关其他转子间隙选项，请联系应用工程部门

O 形圈

标配：氟橡胶 FKM

选配：

PTFE/FFKM
氟橡胶 (FKM)
氟橡胶 (FKM) - Class 6
EPDM
EPDM - SF
EPDM - Class 6
硅胶
全氟橡胶 (FFKM)
FEP 封装
丁腈橡胶 - 金属可检测
FKM - 金属可检测
EPDM - 金属可检测

密封件选项

标配：单端面机械密封标准密封配置：碳化硅动环，碳静环。可用于磨料服务的替代材料。

选配：

双同心机械密封 - 与冲洗液一起使用，用于冷却、润滑和冲洗残留物。为严酷服务提供最佳安排。
单 O 形圈和双 O 形圈密封 - Waukesha Cherry-Burrell 的传统通用密封。低成本，易于维修。适用于低压应用。 100 psi，7 bar
O 形圈的弹性体选择：氟橡胶 (FKM)，EPDM，全氟橡胶 (FFKM)
机械密封材料选项：碳、碳化硅、碳化钨

泵盖和齿轮箱

标配：不锈钢 17-4 轴，顶部轴位置，不锈钢轴承固定器，轴与产品区域完全密封隔离。

选配：

下轴位置
轴承隔离器
用于侧面安装泵的底座垫片。标配为左侧轴位置
右侧轴位于侧装式齿轮箱上
无菌泵盖
带夹套泵盖

轴位置

标配：顶部轴位置

选配：

下轴位置

安装

标配：标配平板，环氧树脂涂层，带可调节支脚，不锈钢联轴器护罩，Lovejoy 或 Woods 联轴器

选配：

304 不锈钢未抛光板底座，带可调支脚
带橡胶轮的可移动底座
不锈钢管状底座

底座和驱动装置

标配：标配不锈钢管状底座，带可调节支脚和不锈钢护罩和联轴器

选配：

304 不锈钢板。
环氧树脂平板。
移动式底座。

Tru-Fit®

标配为安装在不锈钢底座上的直联式 Tru-Fit® 泵，带不锈钢连接件。

特性：

无需轴对中。无需联轴器护罩。
特殊的底座设计增强可清洁性。
整个设备的总长度平均减少 20-25%。
提供每马力平均 20-25 的齿轮比。
分离齿轮减速器和正时齿轮的油底壳。

选配：

304 不锈钢抛光板底座。
提供 NEMA 或 IEC 框架。直角减速器
还可进一步节省空间。
提供 1/2 到 60 马力驱动选件。
卧式或立式泵口连接。

点击以下链接，下载 Universal 3 系列容积泵的泵型号性能曲线。

Universal 3 系列 - 型号 006 - 性能曲线 - 95-07250 || PDF
Universal 3 系列 - 型号 015 - 性能曲线 - 95-07251 || PDF
Universal 3 系列 - 型号 018 - 性能曲线 - 95-07252 || PDF
Universal 3 系列 - 型号 030 - 性能曲线 - 95-07253 || PDF
Universal 3 系列 - 型号 040 - 性能曲线 - 95-07254 || PDF
Universal 3 系列 - 型号 045 - 性能曲线 - 95-07261 || PDF
Universal 3 系列 - 型号 060 - 性能曲线 - 95-07255 || PDF
Universal 3 系列 - 型号 130 - 性能曲线 - 95-07256 || PDF
Universal 3 系列 - 型号 180 - 性能曲线 - 95-07257 || PDF
Universal 3 系列 - 型号 210 - 性能曲线 - 95-07259 || PDF
Universal 3 系列 - 型号 220 - 性能曲线 - 95-07258 || PDF
Universal 3 系列 - 型号 320 - 性能曲线 - 95-07260 || PDF
