Votator® LD 系列 - 刮板式换热器

Product Type(s) : Scraped Surface Heat Exchangers

Description :

配置丰富，可实现稳定高效的传热。

Capacity :

Scraped Surface Heat Exchanger Services

WHERE TO BUY

Votator® LD 刮板式换热器基于多配置平台，适合在其他换热器技术可能发生故障或无法长期保持运行效率的恶劣条件下运行。
Votator® LD 满足 3-A 卫生要求，用于加热或冷却含有或不含颗粒的中高粘度产品，Votator® LD 刮板式换热器有两种基本配置：

卧式

坚固的不锈钢框架
可轻松扩展至最多 6 个缸体

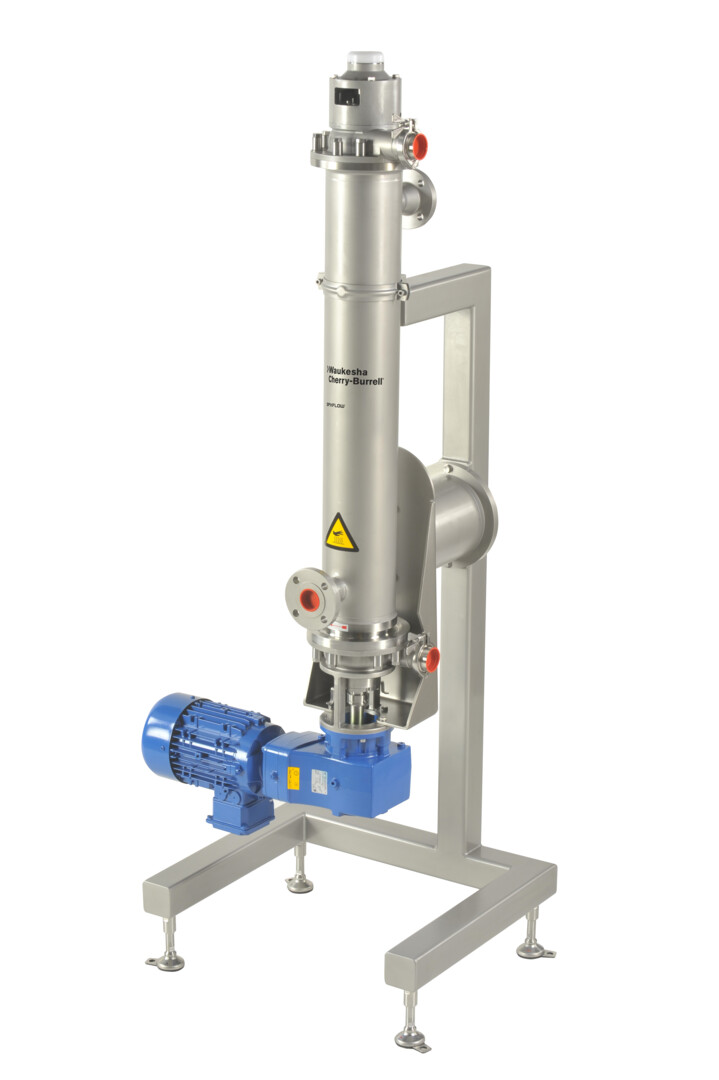

立式

旋转缸易于维护
空间要求低

应用领域

加热
冷却
结晶
巴氏杀菌
灭菌

购买 Votator® LD 刮板式换热器的十二个理由：

定制，多种选项
易于扩展
立式和卧式配置
CIP/SIP 时间短
便于维护
无菌生产选项
占地体积小
停机时间短
快速交付与安装
使用广泛可用的斯必克流体标准零部件
由技术娴熟且经验丰富的工程师提供支持
现场斯必克流体代表

根据您的特定需求定制

Votator LD 刮板式换热器可根据产品、产量、卫生要求、空间限制和加热/冷却介质进行定制。

标准高柔性中等粘度装置

20 bar (290 psi) 产品压力
产品接液零部件采用 1,4404 / AISI316L
旋转轴直径： 99mm (4")
刮板 PEEK/PTFE
电机 50Hz 400V 电机： 3kW (4 hp) / 278rpm/103 Nm (76ft*lb) 或电机 60Hz 460V 电机：2,2kW (3 hp) / 213rpm/99 Nm (73ft*lb)
两个单端面机械轴封：
- 满足高卫生要求
- 延长运行时间，缩短 CIP 时间 - 提高产量
- 集装式设计，维护快速简单。
- 可从斯必克流体购买的广泛可用的 SIC/SIC 密封表面
- EPDM 垫圈

定制选项

产品液接部分采用双相钢 (1.4462 / SAF2205)
- 25 bar 选项
- 酸性产品
- 研磨产品
旋转轴直径： 112 mm (4.4) 用于：
- 传热性能更佳
- 与加热表面的接触时间更短 - 与产品接触的热量更少
- 更短的保持/加热时间 - 更少产品暴露
- 减少保持量 - 减少废品
旋转轴直径： 72 mm (2.84) 用于：
- 更大颗粒
- 更低压降 - 更小的泵
刮板材料：适用于高粘度产品的增强型 PEEK
50 Hz/400V 电机： 2.2 kW (3,0 hp) / 176 rpm / 119 Nm (88 ft*lb)，4 kW (5.4 hp) / 142 rpm / 270 Nm (199 ft*lb)
60 Hz/460V 电机： 3 kW (4 hp) / 328 rpm / 87 Nm ( 64 ft*lb)，3.7 kW (5 hp) / 181 rpm / 195 Nm (144 ft*lb)
可加热旋转轴
- 避免产品在冷却结晶产品时积聚
- 可稍后扩展
两个可冲洗双端面机械密封
- 用于无菌设计（用于无菌液体或蒸汽等）
- 用于固化或磨损性产品颗粒，如糖（用水冲洗）
- 单端面机械密封可轻松升级
卡扣式隔热
- 便于安装/拆卸
垫片材料： FPM

刮板的选择基于许多因素，包括与换热器传热管材料的兼容性、产品流体特性、处理温度和成本。金属刮板具有最佳的刮削性能，在理论上意味着更好的热传递。然而，金属刮板通常最昂贵，必须在硬铬表面上运行，并且必须适当磨锐，以免损坏传热管。如今，随着新型高温材料以及符合 FDA 标准的塑料材料的开发，金属刮板出现了替代。以下刮板选件提供了我们最受欢迎的各种刮板。此外，还提供许多其他选项。

6 英寸刮板

	材料： 410 不锈钢部件号： LL900127 成本：$$ 温度限制：无产品应用：所有流程高粘度（肉类/表面活性剂/冰晶）备注： - 硬金属 - 中等耐腐蚀性 - 锐化成本高 - 可能磨损传热管
	材料： 17-7 不锈钢部件号： LL900124 成本：$$$$ 温度限制：无产品应用：所有流程高粘度（肉类/表面活性剂）备注： - 软金属 - 耐腐蚀 - 锐化成本高 - 可能磨损传热管
	材料： 410 不锈钢部件号： LL125801 成本：$$$$ 温度限制：无产品应用：所有流程高粘度（肉类/表面活性剂）备注： - 硬金属 - 中等耐腐蚀性 - 锐化成本高 - 功耗和产品积聚减少
	材料：黄铜部件号： LL918089 成本：$$$ 温度限制：无产品应用：宠物食品和不可食用产品流程备注： - 软金属，功耗和产品积聚减少
	材料： Celcon 部件号： LL900129 成本：$ 温度限制： 160° F (71° C) 产品应用：低粘度油脂冷却（人造黄油/起酥油）备注： - 注塑 - 低强度值
	材料： PEEK 部件号： LL118683 成本：$$ 温度限制： 320°F (177°C) 产品应用：中高粘度，大多数产品备注： - 注塑，高抗拉强度和伸长率
	材料： MD PEEK 部件号： LL118683MD 成本：$$$ 温度限制： 320°F (177°C) 产品应用：中高粘度，大多数产品备注： - 注塑，高抗拉强度和伸长率 - 金属可检测的注塑
	材料： PEEK，带锁孔部件号： LL121856 成本：$$$ 温度限制： 320°F (177°C) 产品应用：高粘度，明胶冷却备注： - 释放孔提供更低的吸头压力和电流强度 - 注塑，高抗拉强度和伸长率
	材料： 410 不锈钢，带锁孔部件号： 137467+ 成本：$$$ 温度限制：无产品应用：高粘度，填缝剂和塑料冷却备注： - 硬金属 - 释放孔提供更低的吸头压力和电流强度 - 高锐化成本

7.5 英寸刮板

材料： Celcon
部件号： LL900748
成本：$$
温度限制： 160° F (71° C)
产品应用： 低到中等粘度，油脂冷却
备注：

- 原料机加工
- 低强度值

材料： LD PEEK/PTFE
部件号： K7000-7243
成本：$$
温度限制： 302° F (150° C)
产品应用： 低到中等粘度，酱汁、果泥和调料
备注：

- 注塑
- 低摩擦值

13.75 和 24 英寸刮板

	材料： 4x120 PEEK 部件号： LL119712 成本：$$ 温度限制： 320° F (177° C) 产品应用：中等粘度，酱汁、果泥和调料备注： - 注塑，高抗拉强度和伸长率 - 刮板定位专用“转向节”
	材料： Votator II Thermutator Delrin 部件号： - 128675+ - 128675M1 - 128675M2 成本：$$$ 温度限制： 160° F (71° C) 产品应用：中等粘度，热敏产品或结垢特性备注： - 5.25" (133mm) 轴设计 - 低强度值 - 低摩擦性能 - 机加工刮板
	材料： Votator II Thermutator MD 部件号： - 135144MD - 135144MD1 - 135144MD2 成本：$$$$$ 温度限制： 160° F (71° C) 产品应用：中等粘度，热敏产品或结垢特性备注： - 5.25" (133mm) 轴设计 - 低强度值 - 低摩擦性能 - 金属可检测 - 机加工刮板
	材料： Votator II Thermutator 410 不锈钢部件号： - LL926752 - LL926752M1 - LL926752M2 - 133029+ 成本：$$$$$ 温度限制：无产品应用：中高粘度、热敏和研磨性产品，甘草、奶酪酱料、布丁和香蕉泥备注： - 硬金属 - 5.25" (133mm) 轴设计 - 耐腐蚀 - 高锐化成本
